| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Wuxi Daoxin Technology Co., Ltd. |
| หมายเลขรุ่น: | DX-LWGYML |

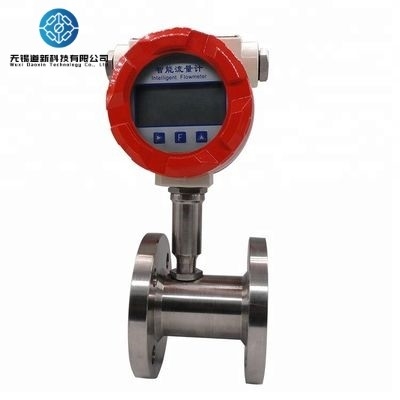

นาฬิกาวัดกระแสของทัวร์บีน น้ําเหลวไหลผ่านกระเป๋าทัวร์บีน ทําให้โรเตอร์ภายในหมุน เมื่อโรเตอร์หมุนสัญญาณไฟฟ้าถูกผลิตในโค้ลรับสัญญาณนี้ถูกแปลงเป็นหน่วยวิศวกรรม (ลิตร, เมตรบาตร, แกลลอน ฯลฯ) บนหน้าจอท้องถิ่นเมื่อมี. โมดูลอุปกรณ์เสริมทางเลือกสามารถใช้เพื่อส่งส่งสัญญาณไปยังอุปกรณ์อื่น ๆ.การซ้ําได้ดี, การติดตั้ง / การบํารุงรักษาที่สะดวกสบาย โครงสร้างที่เรียบง่าย เป็นต้น
ลักษณะสินค้า
1หมุนเซ็นเซอร์ใช้สแตนเลสพิเศษที่ทนทานการสวมใส่และมีเวลาการเก็บความละเอียดยาว
2องค์ประกอบที่เรียบง่ายและแข็งแรง
3การแก้ไขแบบไม่เส้นตรงหลายจุด ความแม่นยําสูง การปิดการทํางานของข้อมูลสูงสุดถึงสิบปี
4การออกสัญญาณที่หลากหลาย เหมาะสําหรับโอกาสที่แตกต่างกัน
หลักการทํางาน
เครื่องวัดระบายน้ําแบบ LUGB คือ เครื่องวัดระบายน้ําที่ออกแบบและผลิตโดยใช้ทฤษฎีหลักการ Karman ของความสัมพันธ์ระหว่างการสร้างระบายน้ําและอัตราการไหลมันสามารถใช้ในการวัดการไหลของควายก๊าซและของเหลว viscosity ต่ํา หน่วยการผลิตเสาสามเหลี่ยม (หมุนเวียน) ถูกนําเข้าไปในของเหลวและหมุนเวียน Karman ระบบปกติถูกสร้างเป็นสลับกันหลัง prism สามเหลี่ยมและความถี่ของการแยกของสกอร์เป็นสัดส่วนกับความเร็วการไหลของสื่อที่วัดดังนั้นอัตราการไหลของเหลวที่วัดสามารถคํานวณโดยการตรวจจับจํานวนของหมุนโดยหัวเซ็นเซอร์เครื่องวัดการไหลและวงจรการประมวลผลสัญญาณคํานวณอัตราการไหลของสื่อที่วัดตามช่องเปิดของเซ็นเซอร์.
ลักษณะสินค้า
1ความแม่นยําสูงและสามารถซ้ําได้ดี
2ธาตุตรวจจับไม่ได้สัมผัสกับของเหลวและผลงานคงที่และความน่าเชื่อถือสูง
3โครงสร้างเรียบง่ายและแข็งแรง ส่วนเคลื่อนไหว การทํางานที่น่าเชื่อถือได้นาน
4ระยะการวัดที่กว้างขวางด้วยสัดส่วนระยะการวัด 1:10 (พิเศษถึง 15)
5การสูญเสียความดันเล็ก ๆ น้อย ๆ ประมาณ 1/4 ~ 1/2 ของวัดระบายของช่อง
ปริมาตรเทคนิค
| สื่อการวัด: |
น้ําเหลว ก๊าซ ค้างหอมเจริญ
|
| อัตราการไหลผ่านเฉลี่ย: | น้ําเหลว 0.5 ~ 7 m/s, ก๊าซ 4 ~ 40 m/s, คัน 7 ~ 70 m/s |
| ระดับความแม่นยํา: | น้ําเหลว 10ก๊าซ 15ใส่ประเภท 25 |
| ระยะการวัดที่เป็นไปได้: | จํานวนเรย์โนลด์คือ 5*103~7*108 |
| ระยะการวัดปกติ: | จํานวนเรย์โนลด์คือ 2*104~7*106 |
| กว้างนาม: | DN15 ~ DN300 (ชนิดท่อ, clamping), DN150 ~ DN2000 (ใส่ชนิดหรือตามความต้องการ) |
| อุณหภูมิกลาง: | -40 ~ 80 °C, อุณหภูมิกลาง -40 ~ 250 °C, อุณหภูมิสูง -40 ~ 350 °C |
| ความดันนาม: | 1.0 ~ 6.3MPa (> 6.3 สําหรับการปรับแต่ง) |
| วิธีการติดตั้ง: | ประเภท flange, ประเภทใส่, ประเภท clamp |
| สัญญาณออก: |
พริบแรงดัน: ระดับต่ํา ≤ 1V, ระดับสูง ≥ 6V ระบบ 2 สาย 4-20mA (พร้อม RS485, HART) ความถี่ของกระแทก 0.1 ~ 3000Hz |
| พลังงานไฟฟ้า: |
การออกแรงกระแทก 3 สาย 12V, 24VDC ไม่จําเป็น พลังงานไฟฟ้า 2 สาย 24VDC ประเภทจอท้องถิ่น แบตเตอรี่ลิธีਅਮ 3.6V 7.5AH ระยะเวลาใช้งาน > 2 ปี |
| ความต้านทานภาระ: | 500Ω (เมื่อใช้พลังงานจาก 24VDC) |
| อินเตอร์เฟซไฟฟ้า: | M20*15, 1/2" NPT |
| วัสดุร่างกาย: | SS304, SS316L (หรือสําหรับการปรับปรุง) |
| วัสดุหัว: | กล่องอัลลูมิเนียมเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก |
| สภาพแวดล้อม: | อุณหภูมิ -20~+60°C ความชื้นสัมพันธ์ 5% ~ 90% |
| ระดับการป้องกัน: | IP65 |
| เกรดกันระเบิด: | ExdIIBT4Gb, ExiaIIBT4Ga การใช้งานของเครื่องจักร |
