| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Wuxi Daoxin Technology Co., Ltd. |
| หมายเลขรุ่น: | DX-LWGYML |

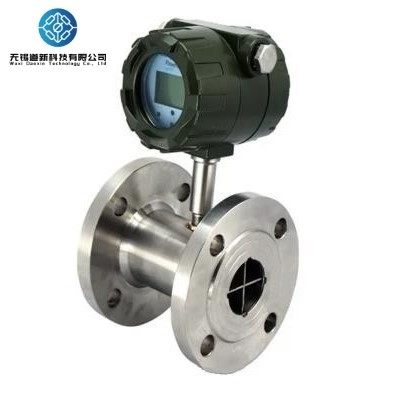

DN50 ประเภท Flange ประเภท Turbine ประเภทเครื่องวัดระบายน้ํา ระเบียงแบตเตอรี่
1. การนําเสนอ
LWGYML ซีรีส ทอร์ไบน์ฟล็อกเมตรเป็นรุ่นใหม่ของชนิดของฟล็อกเมตรที่ดูดซึมเทคโนโลยีที่ก้าวหน้าของฟล็อกเมตรในประเทศและต่างประเทศมันถูกปรับปรุงและออกแบบให้มีลักษณะมากมาย, เช่นโครงสร้างที่ง่าย, น้ําหนักเบา, ความแม่นยําสูง, สามารถซ้ําได้ดี, การติดตั้งและการใช้งานง่าย
2ลักษณะ
3รายละเอียด
| กว้างของท่อ ((มม)) และ การเชื่อมต่อ |
4,6,10,15,20,25,32,40 การเชื่อมต่อเส้น |
| (15,20,25,32,40) 50,65,80,100,125,150,200 การเชื่อมต่อ Flange |
|
| ความถูกต้อง | ± 1%R,± 0.5%R,± 0.2%R ((สั่งพิเศษ) |
| อัตราการลด | 10:1; 15:1; 20:1 |
| วัสดุ | 304SS,316 ((L) SS ฯลฯ |
| อุณหภูมิกลาง | -20°C~+110°C |
| สภาพแวดล้อม | อุณหภูมิ: -10°C~+55°C ความชื้นสัมพันธ์: 5% ~ 90% ความดันชั้นบรรยากาศ: 86 ~ 106KPa |
| พลังงานไฟฟ้า | เซนเซอร์: + 12VDC + 24VDC ((ตัวเลือก) เครื่องส่ง: + 24VDC การแสดงในท้องถิ่น:3แบตเตอรี่ลิตยูม 2V |
| สัญญาณออก | เซนเซอร์:สัญญาณความถี่กระแทก ((ระดับต่ํา≤0.8V, ระดับสูง≥8V) เครื่องส่งสัญญาณ: 2 สาย 4-20mA สัญญาณปัจจุบัน |
| สายสัญญาณ | STVPV 3x0.3 ((สามสาย) 2x0.3 ((สองสาย) |
| การเชื่อมต่อสายสัญญาณ | เครื่องเชื่อม Houseman ((ชนิดมาตรฐาน) สายใน M20x1.5 ((ชนิดการระเบิด) |
| ระยะทางส่ง | ≤ 1000m |
| กันระเบิด | ไม่มี ((ชนิดมาตรฐาน) EXdIIBT6 ((กันระเบิด) |
| ประเภทการป้องกัน | IP65 |
4.การตั้งค่า
| การปรับแต่งเครื่องวัดกระแสของเครื่องกลมลําดับ LWGYML | ||||||||||
| รุ่น | LWGYML | |||||||||
| วัสดุท่อ | 4 | 4 มม. | ||||||||
| 6 | 6 มม. | |||||||||
| 10 | 10 มม. | |||||||||
| ...... | ||||||||||
| 200 | 200 มม. | |||||||||
| คําอธิบายแบบ | N | ไม่มีจอ 12VDC แหล่งไฟฟ้า การออกแรงกระแทก ระดับสูง≥8V ระดับต่ํา≤0.8V | ||||||||
| A | ไม่มีจอแสดงผล 4-20mA 2 การออกกระแสไฟฟ้า | |||||||||
| B | จอแสดงภาพท้องถิ่น ใช้แบตเตอรี่ | |||||||||
| C | จอแสดงไฟฟ้าท้องถิ่น 4-20mA 2 การออกไฟฟ้าปัจจุบัน | |||||||||
| C1 | การแสดงทางท้องถิ่น การออกเสียง RS485 | |||||||||
| C2 | การแสดงภาพในท้องถิ่น การออก HART | |||||||||
| ความถูกต้อง | 05 | 0.5 เกรด | ||||||||
| 10 | 1.0 เกรด | |||||||||
| ประเภทของอุปกรณ์ | W | อัตราการขยาย | ||||||||
| S | อัตราส่วนมาตรฐาน | |||||||||
| วัสดุ | S | SS 304 | ||||||||
| ฉัน | SS 316 ((L) | |||||||||
| กันระเบิด | N | ไม่มี | ||||||||
| E | ประเภทระเบิด ((ExmIICT6 หรือ ExdIIBT6) | |||||||||
| อัตราความดัน | N | ความดันปกติ | ||||||||
| H | ความดันสูง | |||||||||
| ประเภทการเชื่อมต่อ | T | การเชื่อมต่อเส้น | ||||||||
| F | การเชื่อมต่อ Flange | |||||||||
| เครื่องกรอง | N | ไม่มี | ||||||||
| F | ด้วย Filter |
|||||||||
