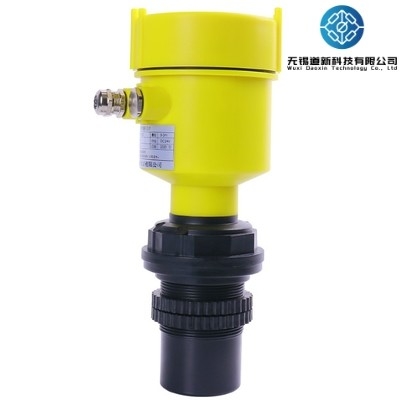

เครื่องวัดระดับความรุนแรงด้วยเสียงฉีด ABS 4-20mA RS485

เครื่องวัดระดับความรุนแรงด้วยเสียงฉีด ABS

เครื่องวัดระดับความรุนแรง
เครื่องวัดระดับด้วยเสียงฉีด เป็นเครื่องวัดระดับดิจิตอลที่ควบคุมโดยไมโครโพเซสเซอร์ ในการวัด จุดผลักดันด้วยเสียงฉีดถูกออกมาจากเซ็นเซอร์ (แทรนสดูเซอร์)คลื่นเสียงถูกสะท้อนจากพื้นผิวของของเหลว แล้วรับโดยเซ็นเซอร์เดียวกันมันถูกแปลงเป็นสัญญาณไฟฟ้าโดยคริสตัลไฟฟ้าเวลาระหว่างการส่งและการรับของคลื่นเสียงถูกใช้ในการคํานวณเซ็นเซอร์ในการวัดระยะห่างจากผิวของของเหลวเนื่องจากการวัดโดยไม่สัมผัส สื่อการวัดเกือบไม่มีขีดจํากัด และสามารถใช้ได้อย่างกว้างขวางในการวัดความสูงของวัสดุเหลวและแข็งหลายชนิด

การนําเสนอสินค้า
เครื่องวัดระดับเสียงฉีด ultrasonic เป็นอุปกรณ์การติดตามสําหรับวัดความสูงของของเหลว, ความสูงของถัง, และสถานที่ของวัสดุ. อุปกรณ์เองสามารถนําเทคโนโลยีสองสาย, สามสายหรือสี่สาย.ระบบสองสายคือ: แหล่งไฟฟ้าและสัญญาณออกแบ่งปัน; ระบบสามสายคือ: วงจรไฟฟ้าและวงจรสัญญาณออกเป็นอิสระ เมื่อใช้แหล่งไฟฟ้า DC 24v สามารถใช้สายไฟ 3 หลักปลายทางลบของไฟฟ้าและปลายทางลบของสัญญาณออกแบ่งสายแกน; ระบบสี่สายคือ: เมื่อใช้เครื่องพลังงาน AC 220v หรือเมื่อใช้เครื่องพลังงาน DC 24v และวงจรพลังงานและวงจรออกสัญญาณต้องแยกกันอย่างสมบูรณ์ควรใช้แกนเดียว. สายไฟฟ้า 4 หลัก แหล่งไฟฟ้า DC หรือ AC, 4 ~ 20mADC, การออกสวิตช์สูงและต่ํา
เครื่องวัดระดับด้วยเสียงฉายฟ้าที่ป้องกันการกัดกรอง
เครื่องวัดระดับด้วยเสียงฉายฟ้าที่ป้องกันการกัดกรอง
ระยะทาง: 0-60 เมตร, มีรูปแบบต่าง ๆ ที่สามารถใช้ได้, เหมาะสําหรับสถานการณ์การทําลายและสารเคมีต่าง ๆ, ความแม่นยําสูง, การออกสัญญาณทางไกล, การติดตามระบบ PLC
เครื่องวัดระดับความรุนแรง ultrasonic ประกอบด้วยสามส่วน: เครื่องแปลงความรุนแรง ultrasonic (probe), วงจรขับเคลื่อน (module) และโมดูลการแสดงภาพระดับกระจกเหลวอิเล็กทรอนิกส์

การวิเคราะห์เสียงสะท้อนเสียงที่ฉลาด

เทคโนโลยีเสียงที่ฉลาดสามารถใช้ในการวิเคราะห์เสียงสะท้อนที่ฉลาด โดยไม่ต้องมีการแก้ไขและขั้นตอนพิเศษอื่น ๆ เทคโนโลยีนี้มีหน้าที่ของการคิดแบบไดนามิก การวิเคราะห์แบบไดนามิกทําความแม่นยําของเครื่องมือ, ปรับปรุงความแม่นยําระดับมากถึง 0.5%, สามารถเป็นทุกชนิดของคลื่นการแทรกแซง.

รายละเอียด

คุณภาพดีของเปลือกป้องกันโปร่งใส

ข้อมูลการสังเกตที่ชัดเจนและเข้าใจง่าย การออกแบบกันน้ําและกันฝุ่น ป้องกันสายไฟภายในได้อย่างมีประสิทธิภาพ

อินเตอร์เฟซไฟฟ้าป้องกัน

ใช้วัสดุพลาสติกวิศวกรรม ABS ทนต่อแรงกระแทก ทนต่อการแก่ตัว ทนต่ออุณหภูมิสูงและอุณหภูมิต่ํา ใช้งานได้นาน

แหวนประปาคุณภาพสูง

ติดตั้งภายในมีการป้องกันการกระแทก coil ความมั่นคง

การออกแบบซอนด์ที่มีคุณภาพสูง

การใช้สัญลักษณ์ปิด, ปิดทางกายภาพดี, ป้องกันวงจรภายใน

ขนาดสินค้า

รายละเอียด

หลักการทํางาน
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded back.เสียงสะท้อนถูกรับโดยเครื่องแปลงและแปลงเป็นสัญญาณไฟฟ้า เวลาการกระจายของคลื่นเสียงมันสัดส่วนกับระยะห่างจากคลื่นเสียงไปยังพื้นผิวของวัตถุความสัมพันธ์ระหว่างระยะการส่งเสียง S และความเร็วเสียง C และเวลาการส่งเสียง T สามารถแสดงออกด้วยสูตร: S = C × T / 2
เนื่องจากผลักดัน ultrasonic ที่ส่งผ่านมีความกว้างที่แน่นอน คลื่นที่สะท้อนและคลื่นที่ส่งผ่านในพื้นที่เล็ก ๆ ใกล้กับตัวแปลงซึ่งไม่สามารถระบุได้ และค่าระยะทางไม่สามารถวัดได้พื้นที่นี้เรียกว่าเขตตายในการวัด ขนาดของเขตตาบอดเกี่ยวข้องกับรุ่นของเครื่องวัดระดับความรุนแรง
ส่วนของซอนด์ปล่อยคลื่นฉายา เมื่อคลื่นฉายาพบกับสื่อที่มีความแตกต่างที่ใหญ่ในความหนาแน่นจากอากาศและคลื่นที่สะท้อนออกมาจะได้รับโดยส่วนของ sondaระยะห่างจากซอนด์ไปยังผิวของของเหลว (วัตถุ) มีสัดส่วนกับเวลาที่คลื่นฉายาผ่าน:
ระยะทาง [m] = เวลา × ความเร็วของเสียง/2 [m]
สูตรการชดเชยอุณหภูมิของความเร็วของเสียง: ความเร็วของเสียงบริเวณ = 331.5 + 0.6 × อุณหภูมิ

สภาพของสถานที่
ในสถานการณ์ใดๆ จากสถานการณ์ต่อไปนี้ ให้ระวัง:
น้ําเหลว/แข็งที่มีฟอง
มีความดันแรง, กระแสแรง, การแทรกแซงไฟฟ้าแม่เหล็กแรงรอบ, พยายามหลีกเลี่ยงความดันสูง, กระแสแรงและการแทรกแซงไฟฟ้าแม่เหล็กแรง
ลมแรงและแดดตรง
สั่นแรง
สถานที่ที่มีของเหลวระเหยสูงและปันน้ําจํานวนมาก
น้ําเหลวที่กระจกได้ง่าย
เมื่อพบกับสิ่งแวดล้อมสนามที่กล่าวมาข้างต้น, คุณจะต้องเลือกที่จะใช้มันอย่างระมัดระวัง, ความแม่นยําของค่าที่วัดจะลดลง, และข้อมูลอาจไม่มั่นคง.ไม่แนะนําให้ใช้เครื่องวัดระดับด้วยเสียงฉายเพื่อวัด.

พื้นที่ใช้งาน
การบําบัดน้ําและน้ําเสีย: ห้องปั๊ม, ถ้ําเก็บ, ถังปฏิกิริยาทางชีวเคมี, ถังเก็บซึมฯลฯ
พลังงานไฟฟ้า โรงแร่: สระปูน, สระปูนหิน, การบํารุงน้ํา, ฯลฯ
