| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Wuxi Daoxin Technology Co., Ltd. |
| หมายเลขรุ่น: | DX-CLG100 |

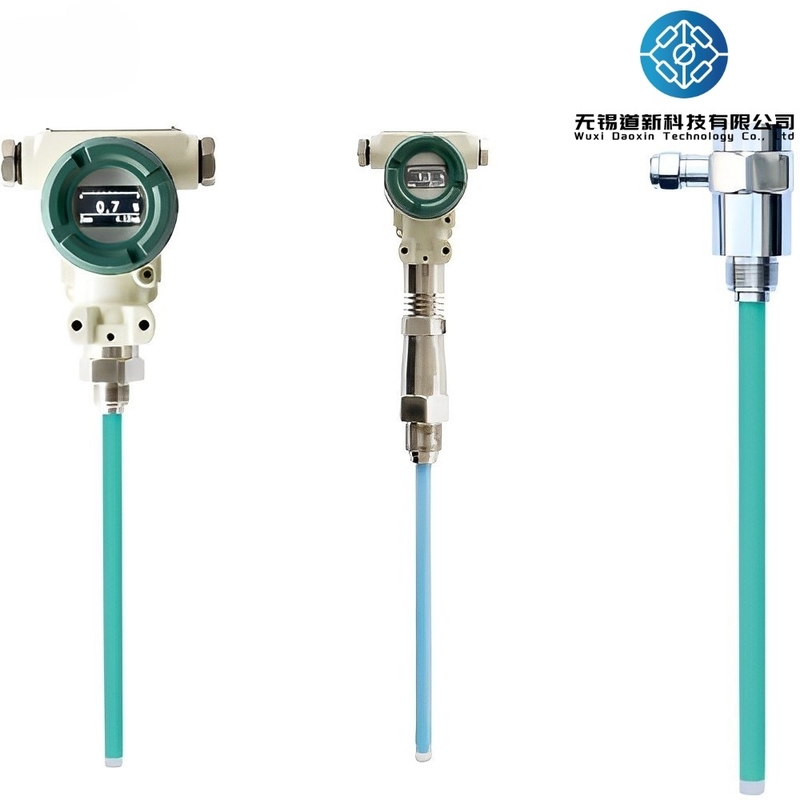

DX-CLG100 เครื่องตรวจจับระดับของของเหลวแบบจุสําหรับเครื่องมือระดับของของเหลว
เครื่องตรวจจับระดับของของเหลวแบบจุ DX-CLG100 เป็นเครื่องมือวัดที่หลากหลาย เหมาะสําหรับสภาพแวดล้อมการวัดที่ท้าทายน้ําเหลวความแน่นสูง, และอื่น ๆ อีกมากมาย มันทนต่อการกระแทกและติดตั้งง่าย ทําให้มันเป็นทางออกที่น่าเชื่อถือและมีประหยัด สามารถแทนที่เซ็นเซอร์ระดับอื่น ๆ เช่น การรับสัญญาณคลื่นคลื่นวิทยุและเซ็นเซอร์ magnetostrictive และการวัดแม่นยําสื่อต่าง ๆ.
ผลิตภัณฑ์นี้มีวงจรตรวจจับความจุระดับคลื่นคลื่นรังสีที่มีความก้าวหน้า ซึ่งแปลงการวัดเป็นสัญญาณไฟฟ้ามาตรฐานโปรเซสเซอร์ภายในชําระอุณหภูมิอย่างแม่นยํา และให้การแก้ไขเชิงเส้นเพื่อให้แน่ใจว่าความแม่นยําสูงเซ็นเซอร์ใช้การสแกนทอมอฟฟิค เพื่อตรวจจับค่าคงที่ไฟฟ้าและการเปลี่ยนแปลงอุณหภูมิของสื่อโดยอัตโนมัติ ปรับขนาดและปรับตัวให้กับสื่อที่วัดนี้กําจัดความจําเป็นในการปรับระดับใหม่และรับประกันความสามารถปรับปรุงกับความต้องการการวัดที่แตกต่างกันในสภาพแวดล้อมที่ซับซ้อนเซนเซอร์ยังมีความทนทานที่ดีต่อการแขวน, การดัน, บุบบอล, และสภาพที่ไม่เหมาะสมอื่น ๆ
ผลิตภัณฑ์มีระดับการป้องกัน IP68 สามารถรับมือกับสภาพแวดล้อมที่รุนแรงและให้การวัดที่มั่นคงในระยะเวลานาน
เมื่อช่วงการวัดอยู่ในระยะ 300 mm ความผิดพลาดสมบูรณ์แบบอยู่ในระยะ ± 3 mm (รวม 3 mm)
เมื่อช่วงการวัด 300-700 มิลลิเมตร ระดับความแม่นยําคือ 10;
เมื่อช่วงการวัด 700-2000 มิลลิเมตร ระดับความแม่นยําคือ 05;
| ระยะการตรวจจับ | 0.01 ~ 30 เมตร |
| ความถูกต้อง | ระดับ 02ระดับ 05 |
| ระยะความดัน | -0.1MPa ~ 32MPa |
| อุณหภูมิของซอนด์ | -50 ~ 250 °C |
| อุณหภูมิบริเวณ | -20 ~ 60 °C |
| อุณหภูมิในการเก็บ | -55°C+125 °C |
| สัญญาณออก | 4×20mA,4 ~ 20mA กับการสื่อสาร HART/485/CAN bus |
| ความดันไฟฟ้า | 12~28VDC (ควรได้รับพลังงานจากรั้วความปลอดภัย) |
| การติดตั้ง | สกรูติดตั้ง M20 × 15,M27×2, การติดตั้ง Flange DN25,DN40,DN50. รายละเอียดพิเศษสามารถกําหนดเอง |
| วัสดุที่เปียก | 316 สแตนเลส1Gr18Ni19Tior หรือ PTFE |
| ความมั่นคงระยะยาว | ≤ 0.2% FS/ปี |
| การเคลื่อนไหวของอุณหภูมิ | ≤0.02%FS/°C (ช่วง 0 ∼ 70 °C) |
| ระดับการระเบิด | ปลอดภัยในตัว ExiraIIC T6, กันไฟ Ext II C T5 |
| การคุ้มครอง | IP67 |
| ปริมาตรความปลอดภัยจากภายใน | Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH |
ก่อนการติดตั้ง คุณต้องตรวจสอบรุ่นสินค้า ปริมาตรทางเทคนิคและสภาพแวดล้อมการใช้งานอย่างละเอียด เพื่อให้แน่ใจว่าเซ็นเซอร์ในสถานที่ตรงกับสภาพแวดล้อมการติดตั้งหากคุณพบปัญหาใด ๆ ติดต่อพนักงานขายอย่างรวดเร็วที่สุดเพื่อยืนยันเรื่องการติดตั้งต่อมาหรือเรื่องการคืนและแลกเปลี่ยน เพื่อหลีกเลี่ยงความเสียหายจากการใช้งานที่ผิดการวัดที่ไม่แม่นยํา หรือเกิดความเสียหายของสินค้า.
เตือน: มันถูกห้ามที่จะติดตั้งสด, พื้น, ตะกรุด, ตะกรุด, หรือตีแรง
เซนเซอร์ระดับของของเหลวมีวิธีการติดตั้งและการติดตั้งที่หลากหลายเพื่อปรับตัวให้เข้ากับสภาพของสถานที่ที่แตกต่างกัน
1. เซ็นเซอร์ติดตั้งบนถังโลหะที่ปิดปิด, ซึ่งสามารถเชื่อมต่อโดย flange หรือเส้นใยสามารถติดตั้งได้ในแบบพล็อกอิน, ตามที่แสดงในรูปด้านล่าง: การติดตั้งแบบพล็อกอิน
2. เซ็นเซอร์ถูกติดตั้งบนถังที่มีการสั่น, การกระแทกของของเหลว, การสั่นแรง, ฯลฯ ในสื่อการวัดเซนเซอร์สามารถติดตั้งกับท่อเชื่อมต่อภายนอกของภาชนะผ่าน flange หรือการเชื่อมต่อ threaded, ตามที่แสดงในรูปด้านล่าง: การติดตั้งภายนอก
3สื่อการวัดมีการสั่นสั่น, การกระแทกของของเหลว, การสั่นแรง, ฯลฯ และถังไม่มีเงื่อนไขสําหรับการติดตั้งหลอดเชื่อมต่อภายนอกเมื่อการติดตั้งพล็อกอินต้องใช้, เซ็นเซอร์ต้องมีท่อป้องกัน ระยะการวัดเกิน 1000 มม และถังต้องถูกจองไว้หรือติดตั้งบราคเก็ตคงเพื่อให้แน่ใจว่าเซ็นเซอร์ได้รับความเสียหายเนื่องจากการกระแทกของเหลว.
4เซ็นเซอร์สามารถเชื่อมต่อโดย flange หรือ thread เมื่อถังที่ไม่ใช่โลหะหรือพื้นผิวการติดตั้งถูกแยกจากด้านในของถังตัวเลือกเซ็นเซอร์ต้องใช้ไฟฟ้าผู้ช่วยหรือโครงสร้างปกป้องถ้าโครงสร้างที่ต้องการไม่ได้รับการรับรอง การทํางานปกติของเซ็นเซอร์ไม่สามารถรับประกันคุณจําเป็นต้องติดตั้งอิเล็กทรอดช่วยด้วยตัวเอง (ใช้ปลายหนึ่งของสายโลหะเพื่อเชื่อมโคลนเซนเซอร์ / flange, และเพิ่มน้ําหนักต่อกับด้านล่างของถังที่ปลายอีกด้านหนึ่ง, และอนุญาตความยาวบางสําหรับสายเพื่อหลีกเลี่ยงการบาดเจ็บของสาย), ดังที่แสดงในรูปด้านล่าง:บนถังที่ไม่ใช่โลหะ, ผ่าตัดหรือติดตั้ง flange
5. เซ็นเซอร์สามารถเชื่อมต่อกับบราคเก็ตการติดตั้งโดย flange หรือ thread บนถังเปิด. ตัวเลือกเซ็นเซอร์ต้องใช้ไฟฟ้าช่วยหรือโครงสร้างกล่องป้องกันหากโครงสร้างที่ต้องการไม่ได้รับการรับรอง, การทํางานปกติของเซ็นเซอร์ไม่สามารถรับประกันได้ และอุปกรณ์ช่วยต้องติดตั้งด้วยตัวเองเพิ่มวัตถุปรับน้ําหนักลงด้านล่างของถังที่ปลายหนึ่ง, จัดระวังความยาวของสายเพื่อป้องกันการบาดเจ็บของสาย) ตามที่แสดงในรูปด้านล่าง: บนถังที่เปิดติดตั้งบราคเก็ต (ตําแหน่งติดตั้งอยู่ที่ระยะห่างจาก ระยะห่างจากผนังสระว่ายน้ําต้องมากกว่า 10CM, ไม่งั้นการวัดจะไม่แม่นยํา
เครื่องวัดระดับของของเหลว (Fluid Level Meter) ได้ถูกออกแบบมาเพื่อวัดระดับของของเหลวในถัง, ถัง, และท่อ. มันสามารถใช้ได้ในกรณีต่างๆ เช่น การผลิตน้ํามันและก๊าซ, การแปรรูปเคมี, การบํารุงน้ํา,และการผลิตพลังงาน.เซ็นเซอร์สามารถติดตั้งได้ทั้งในพื้นที่อันตรายและไม่อันตราย และมันได้รับพลังงานจากรั้วความปลอดภัย
ระยะความดันของเครื่องวัดระดับของสารเหลวคือ -0.1MPa ~ 32MPa และมันมีความวัดไฟฟ้า 12 ราคา 28VDC สัญญาณออกคือ 4 ราคา 20mAและยังสามารถใช้ได้กับ HART Communication/485/CAN Bus Communicationทําให้มันง่ายที่จะบูรณาการเซ็นเซอร์กับระบบอื่น ๆ ในโรงงาน
เครื่องวัดระดับของเหลวมีความมั่นคงระยะยาว ≤ 0.2% FS / ปี ซึ่งรับประกันการวัดที่แม่นยําตลอดเวลาซึ่งหมายความว่ามันทนต่อฝุ่นและน้ําซึ่งทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมที่รุนแรง
เครื่องวัดระดับของเหลว (Fluid Level Meter) เหมาะสําหรับส่งระดับน้ํามัน และเซ็นเซอร์ความจุสําหรับตรวจจับระดับจุด สามารถใช้ในการวัดระดับของเหลว เช่น น้ํามัน, น้ํามันเบนซิน, ไดเซล และน้ําเซ็นเซอร์ติดตั้งและบํารุงรักษาง่าย, และให้ข้อมูลการวัดที่น่าเชื่อถือและแม่นยํา
ผลิตภัณฑ์ Fluid Level Meter ได้รับการสนับสนุนจากทีมงานสนับสนุนและบริการทางเทคนิคที่ครบวงจรของเราทีมงานสนับสนุนทางเทคนิคของเราพร้อมที่จะช่วยคุณกับคําถามหรือความกังวลที่คุณอาจมีเกี่ยวกับการติดตั้งหรือการทํางานของผลิตภัณฑ์ Fluid Level Meterเรายังให้บริการซ่อมแซมและบํารุงรักษาสําหรับผลิตภัณฑ์ Fluid Level Meter เพื่อให้แน่ใจว่ามันยังคงทํางานได้อย่างดีเยี่ยมทีมงานผู้เชี่ยวชาญของเราสามารถวินิจฉัยและแก้ไขปัญหาใด ๆ ที่อาจเกิดขึ้น, รวมทั้งให้การบํารุงรักษาป้องกันเพื่อขยายอายุการใช้งานของสินค้าเราให้บริการการฝึกอบรมเพื่อช่วยให้คุณได้รับประโยชน์สูงสุดจากสินค้าเครื่องวัดระดับของเหลวของคุณ และยกระดับความสามารถของมันสูงสุด.
