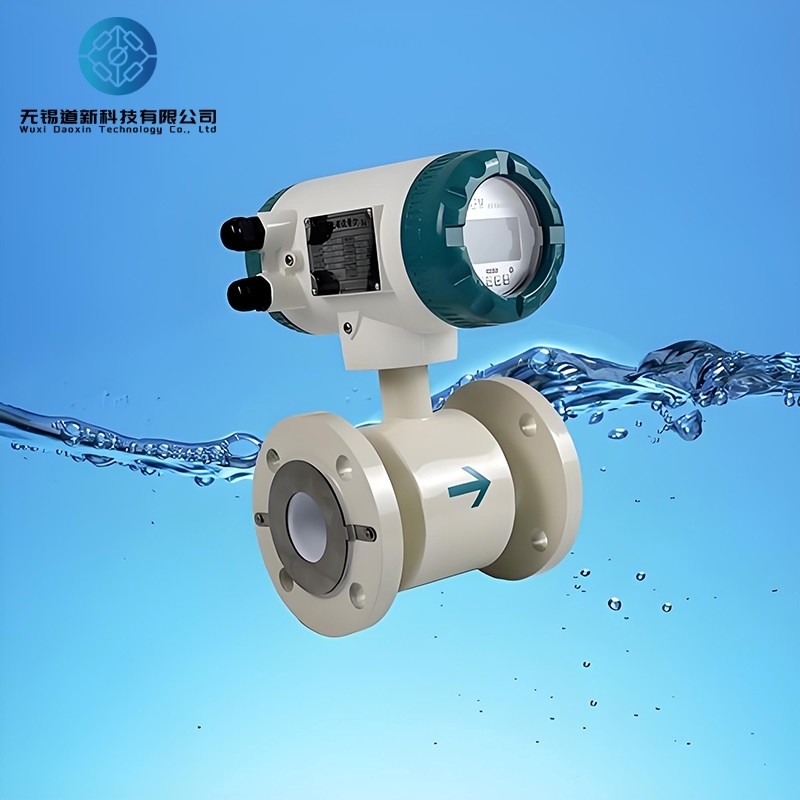

เครื่องวัดกระแสระบายไฟฟ้าขนาดแม่นยํา DN3 ถึง DN3000mm

เครื่องวัดกระแสที่ใช้อิเล็กทรอนิกส์อินดูชั่น สําหรับการวัดขนาดที่แม่นยํา

ภาพรวม

เครื่องวัดกระแสไฟฟ้าแม่เหล็ก เป็นเครื่องมือที่ใช้ผลักดันในการวัดกระแสขนาดของสื่อที่นําไฟมันให้บริการในการติดตามและการแสดงในสถานที่ในขณะที่ออกสัญญาณปัจจุบันมาตรฐานสําหรับการบันทึก, การกํากับและการควบคุม. นี้ทําให้การติดตามและการควบคุมอัตโนมัติ, และอนุญาตให้การส่งสัญญาณระยะไกล.,สารเคมี, ถ่านหิน, การคุ้มครองสิ่งแวดล้อม, อุตสาหกรรมเบา, โลหะ, การผลิตกระดาษ, เป็นต้น, สําหรับการวัดการไหลของเหลวที่นํา

รายละเอียดเทคนิคหลัก

หลักการทํางาน

ตามกฎของฟาราเดย์ เรื่องการนําไฟฟ้ามาแรงตรงกับแกนของท่อและเส้นแรงแม่เหล็กเมื่อเหลวที่นําทางเคลื่อนไหวตามแกนของท่อวัด มันตัดผ่านเส้นแม่เหล็ก สร้างแรงไฟฟ้าที่ผลักดัน (EMF)EMF นี้ถูกตรวจจับโดยอิเล็กทรอดและเป็นสัดส่วนตรงกับอัตราการไหลของ, ได้จากสูตร:
E = KBVD
โดย:
E ∙แรงเคลื่อนไหวไฟฟ้าที่ผลักดัน
K ∙ ตัวประสานที่เกี่ยวข้องกับการกระจายสนามแม่เหล็กและความยาวแกน
B ∆ ความแข็งแรงของแม่เหล็ก
วี ราคาเฉลี่ยของเหลวที่นํา
D ️ ระยะทางระหว่างอิเล็กตรอด (กว้างของท่อวัด)
เซนเซอร์ส่ง EMF ที่ถูกผลักดันเป็นสัญญาณกระแสไปยังเครื่องแปลง, ที่มันถูกขยายและประมวลผลผ่านการกรองดิจิตอลและกระบวนการอื่น ๆอัตราการไหลของทันทีและสะสมถูกแสดงออกบน LCD แมตริกซ์จุดที่ส่องแสงหลังเครื่องแปลงมีอัตราการออก 4-20mA และอินเตอร์เฟซการสื่อสาร RS485, รองรับโปรโตคอล HART และ MODBUS

ลักษณะ

โครงสร้างเซ็นเซอร์ที่เรียบง่าย โดยไม่มีส่วนเคลื่อนที่ภายในหลอดวัด ทําให้การไหลของของเหลวผ่านได้อย่างไม่รบกวน
สามารถวัดกระแสในสื่อ 2 ขั้นตอนที่สกปรก, กัดสลาย, หรือแขวนเหลวแข็ง
ความแม่นยําของการวัดไม่ได้ถูกส่งผลกระทบโดยอุณหภูมิของสื่อ, ความแน่น, ความหนาแน่น, และความสามารถในการนํา (ภายในขอบเขตบางอย่าง)
ผลิตมีสัดส่วนกับความเร็วเฉลี่ยของสื่อเท่านั้น ไม่ว่าจะเป็นโปรไฟล์การไหล (ไม่ว่าจะเป็นลามิเนียมหรือกระแสอากาศ)
การตอบสนองอย่างรวดเร็ว โดยไม่มีความอ่อนแอทางกล สามารถวัดการไหลของกระแสที่เต้นทันที และการไหลในทั้งสองทิศทาง
มีขนาดขนาดของเครื่องวัดระบายน้ําอุตสาหกรรมมากมาย
